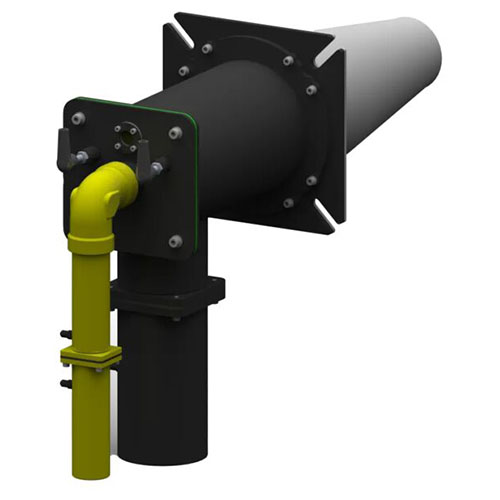

Промышленные горелки Ecostar FUSE

Модельный ряд промышленных горелок серии FUSE

Техническая информация

Модельный ряд

Маркировка	Мощность		Расход топлива Природный газ, куб.м/ч		Электроподключение
Маркировка	min	max	min	max	Электроподключение
FUSE-1 / FUSE-SC0012-HI	5.00	12.00	0.52	1.25	1N 230/3N 400
FUSE-1 / FUSE-SC0012-UL	5.00	12.00	0.52	1.25	1N 230/3N 400
FUSE-1 / FUSE-SC0020-HI	8.00	20.00	0.83	2.08	1N 230/3N 400
FUSE-1 / FUSE-SC0020-UL	8.00	20.00	0.83	2.08	1N 230/3N 400
FUSE-1 / FUSE-SC0030-HI	12.00	30.00	1.25	3.13	1N 230/3N 400
FUSE-1 / FUSE-SC0030-UL	12.00	30.00	1.25	3.13	1N 230/3N 400
FUSE-1 / FUSE-SC0050-HI	20.00	50.00	2.08	5.21	1N 230/3N 400
FUSE-1 / FUSE-SC0050-UL	20.00	50.00	2.08	5.21	1N 230/3N 400
FUSE-1 / FUSE-SC0100-UL	40.00	100.00	4.17	10.42	1N 230/3N 400
FUSE-1 / FUSE-SS0012-HI	5.00	12.00	0.52	1.25	1N 230/3N 400
FUSE-1 / FUSE-SS0012-UL	5.00	12.00	0.52	1.25	1N 230/3N 400
FUSE-1 / FUSE-SS0020-HI	8.00	20.00	0.83	2.08	1N 230/3N 400
FUSE-1 / FUSE-SS0020-UL	8.00	20.00	0.83	2.08	1N 230/3N 400
FUSE-1 / FUSE-SS0030-HI	12.00	30.00	1.25	3.13	1N 230/3N 400
FUSE-1 / FUSE-SS0030-UL	12.00	30.00	1.25	3.13	1N 230/3N 400
FUSE-1 / FUSE-SS0050-HI	20.00	50.00	2.08	5.21	1N 230/3N 400
FUSE-1 / FUSE-SS0050-UL	20.00	50.00	2.08	5.21	1N 230/3N 400
FUSE-1 / FUSE-SS0100-UL	40.00	100.00	4.17	10.42	1N 230/3N 400
FUSE-2 / FUSE-RR0150-HI	60.00	150.00	6.25	15.64	1N 230/3N 400
FUSE-2 / FUSE-RR0150-UL	60.00	150.00	6.25	15.64	1N 230/3N 400
FUSE-2 / FUSE-RR0200-HI	80.00	200.00	8.34	20.85	1N 230/3N 400
FUSE-2 / FUSE-RR0200-UL	80.00	200.00	8.34	20.85	1N 230/3N 400
FUSE-2 / FUSE-RR0250-UL	100.00	250.00	10.42	26.06	1N 230/3N 400
FUSE-2 / FUSE-RS0150-HI	60.00	150.00	6.25	15.64	1N 230/3N 400
FUSE-2 / FUSE-RS0150-UL	60.00	150.00	6.25	15.64	1N 230/3N 400
FUSE-2 / FUSE-RS0200-HI	80.00	200.00	8.34	20.85	1N 230/3N 400
FUSE-2 / FUSE-RS0200-UL	80.00	200.00	8.34	20.85	1N 230/3N 400
FUSE-2 / FUSE-RS0250-UL	100.00	250.00	10.42	26.06	1N 230/3N 400
FUSE-2 / FUSE-SC0150-HI	60.00	150.00	6.25	15.64	1N 230/3N 400
FUSE-2 / FUSE-SC0150-UL	60.00	150.00	6.25	15.64	1N 230/3N 400
FUSE-2 / FUSE-SC0200-HI	80.00	200.00	8.34	20.85	1N 230/3N 400
FUSE-2 / FUSE-SC0200-UL	80.00	200.00	8.34	20.85	1N 230/3N 400
FUSE-2 / FUSE-SC0250-UL	100.00	250.00	10.42	26.06	1N 230/3N 400
FUSE-2 / FUSE-SS0150-HI	60.00	150.00	6.25	15.64	1N 230/3N 400
FUSE-2 / FUSE-SS0150-UL	60.00	150.00	6.25	15.64	1N 230/3N 400
FUSE-2 / FUSE-SS0200-HI	80.00	200.00	8.34	20.85	1N 230/3N 400
FUSE-2 / FUSE-SS0200-UL	80.00	200.00	8.34	20.85	1N 230/3N 400
FUSE-2 / FUSE-SS0250-UL	100.00	250.00	10.42	26.06	1N 230/3N 400
FUSE-3 / FUSE-RR0400-HI	160.00	400.00	16.68	41.70	1N 230/3N 400
FUSE-3 / FUSE-RR0400-UL	160.00	400.00	16.68	41.70	1N 230/3N 400
FUSE-3 / FUSE-RR0500-HI	200.00	500.00	20.85	52.12	1N 230/3N 400
FUSE-3 / FUSE-RR0500-UL	200.00	500.00	20.85	52.12	1N 230/3N 400
FUSE-3 / FUSE-RR0600-HI	240.00	600.00	25.02	62.55	1N 230/3N 400
FUSE-3 / FUSE-RR0600-UL	240.00	600.00	25.02	62.55	1N 230/3N 400
FUSE-3 / FUSE-RR1000-UL	400.00	1000.00	41.70	104.24	1N 230/3N 400
FUSE-3 / FUSE-RS0400-HI	160.00	400.00	16.68	41.70	1N 230/3N 400
FUSE-3 / FUSE-RS0400-UL	160.00	400.00	16.68	41.70	1N 230/3N 400
FUSE-3 / FUSE-RS0500-HI	200.00	500.00	20.85	52.12	1N 230/3N 400
FUSE-3 / FUSE-RS0500-UL	200.00	500.00	20.85	52.12	1N 230/3N 400
FUSE-3 / FUSE-RS0600-HI	240.00	600.00	25.02	62.55	1N 230/3N 400
FUSE-3 / FUSE-RS0600-UL	240.00	600.00	25.02	62.55	1N 230/3N 400
FUSE-3 / FUSE-RS1000-UL	400.00	1000.00	41.70	104.24	1N 230/3N 400
FUSE-3 / FUSE-SC0400-HI	160.00	400.00	16.68	41.70	1N 230/3N 400
FUSE-3 / FUSE-SC0400-UL	160.00	400.00	16.68	41.70	1N 230/3N 400
FUSE-3 / FUSE-SC0500-HI	200.00	500.00	20.85	52.12	1N 230/3N 400
FUSE-3 / FUSE-SC0500-UL	200.00	500.00	20.85	52.12	1N 230/3N 400
FUSE-3 / FUSE-SC0600-HI	240.00	600.00	25.02	62.55	1N 230/3N 400
FUSE-3 / FUSE-SC0600-UL	240.00	600.00	25.02	62.55	1N 230/3N 400
FUSE-3 / FUSE-SC1000-UL	400.00	1000.00	41.70	104.24	1N 230/3N 400
FUSE-4 / FUSE-RR1200-HI	480.00	1200.00	50.04	125.09	1N 230/3N 400
FUSE-4 / FUSE-RR1200-UL	480.00	1200.00	50.04	125.09	1N 230/3N 400
FUSE-4 / FUSE-RR1600-HI	640.00	1600.00	66.72	166.79	1N 230/3N 400
FUSE-4 / FUSE-RR1600-UL	640.00	1600.00	66.72	166.79	1N 230/3N 400
FUSE-4 / FUSE-RR2000-UL	900.00	2000.00	93.82	204.48	1N 230/3N 400
FUSE-4 / FUSE-RS1200-HI	480.00	1200.00	50.04	125.09	1N 230/3N 400
FUSE-4 / FUSE-RS1200-UL	480.00	1200.00	50.04	125.09	1N 230/3N 400
FUSE-4 / FUSE-RS1600-HI	640.00	1600.00	66.72	166.79	1N 230/3N 400
FUSE-4 / FUSE-RS1600-UL	640.00	1600.00	66.72	166.79	1N 230/3N 400
FUSE-4 / FUSE-RS2000-UL	900.00	2000.00	93.82	204.48	1N 230/3N 400
FUSE-5 / FUSE-RR3500-HI	1500.00	3500.00	156.36	364.85	1N 230/3N 400
FUSE-5 / FUSE-RR3500-UL	1500.00	3500.00	156.36	364.85	1N 230/3N 400
FUSE-5 / FUSE-RR4250-HI	1800.00	4250.00	187.64	443.03	1N 230/3N 400
FUSE-5 / FUSE-RR4250-UL	1800.00	4250.00	187.64	443.03	1N 230/3N 400
FUSE-5 / FUSE-RR5000-HI	2100.00	5000.00	218.91	521.21	1N 230/3N 400
FUSE-5 / FUSE-RR5000-UL	2100.00	5000.00	218.91	521.21	1N 230/3N 400
FUSE-5 / FUSE-RR6000-UL	2600.00	6000.00	271.03	625.45	1N 230/3N 400
FUSE-5 / FUSE-RS3500-HI	1500.00	3500.00	156.36	364.85	1N 230/3N 400
FUSE-5 / FUSE-RS3500-UL	1500.00	3500.00	156.36	364.85	1N 230/3N 400
FUSE-5 / FUSE-RS4250-HI	1800.00	4250.00	187.64	443.03	1N 230/3N 400
FUSE-5 / FUSE-RS4250-UL	1800.00	4250.00	187.64	443.03	1N 230/3N 400
FUSE-5 / FUSE-RS5000-HI	2100.00	5000.00	218.91	521.21	1N 230/3N 400
FUSE-5 / FUSE-RS5000-UL	2100.00	5000.00	218.91	521.21	1N 230/3N 400
FUSE-5 / FUSE-RS6000-UL	2600.00	6000.00	271.03	625.45	1N 230/3N 400

Особенности и преимущества

Характеристики

В серии FUSE представлены высокоскоростные газовые горелки. Устройства отличаются компактным исполнением, простым монтажом и безупречной конструкцией корпуса. Модификация SS комплектуется головками из нержавеющей стали, SC — карбидокремниевыми головками.

Экономичное потребление топлива
Небольшие по продолжительности циклы
Однородное распределение воздуха в печи
Исключительная стабилизация пламени
Высокая модуляция
Вариант одноступенчатой работы при высокой производительности
Низкие показатели эмиссии NOx и CO

Области применения

Ковка
Процессы повторного нагрева
Нагрев тиглей
Нагрев промышленынх ковшей
Предварительный нагрев металлолома
Противострессовые процессы
Процессы плавления алюминия
Термальные нагреватели жидких сред
Термальные окислители
Рефлекторные сушильные установки
Системы нагрева стеклянных баков
Остальные термическое процессы, где требуется обеспечение высокой температуры и стабильного горения
Печи для обработки фиберного покрытия, туннельные печи или печи с тележкой, печи напряжения, печи для керамики, печи с фиброизоляцией и т.п.
Промышленные технологические процессы.

Обширный диапазон мощности от 12 до 6000 кВт
Работа на природном газе
Возможность подачи как воздуха из окружающей среды, так и предварительно подогретого
Производительность с избытком воздуха
Варианты рефлекторной головки квадратного и круглого сечения для фиберных и бетонных стен
Прямое зажигание
Модификации с фотоэлементом и ионизацией в качестве датчика пламени
Изящное и функциональное исполнение

Размеры горелок FUSE-

FUSE SS HI — быстродействующий котел

Тип корпуса	СЕРИЯ SS	A	ØB	C	ØD	E	F	□G	ØH	I
Тип корпуса	С головкой горения из нержавеющей стали
FUSE-1	FUSE-SS0012-HI	630	ØB	C	ØD	E	F	□G	ØH	I	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SS0020-HI	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SS0030-HI	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SS0050-HI	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
FUSE-2	FUSE-SS0150-HI	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15
FUSE-2	FUSE-SS0200-HI	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15

FUSE SS UL — сверхбыстродействующий котел

Тип корпуса	СЕРИЯ SS	A	ØB	C	ØD	E	F	□G	ØH	I
Тип корпуса	С головкой горения из нержавеющей стали
FUSE-1	FUSE-SS0012-UL	630	ØB	C	ØD	E	F	□G	ØH	I	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SS0020-UL	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SS0030-UL	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SS0050-UL	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SS0100-UL	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
FUSE-2	FUSE-SS0150-UL	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15
	FUSE-SS0200-UL	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15
	FUSE-SS0250-UL	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15

Модификация SC

FUSE SС HI — быстродействующий котел

Тип корпуса	СЕРИЯ SC	A	ØB	C	ØD	E	F	□G	ØH	I
Тип корпуса	С карбидокремниевой головкой горения
FUSE-1	FUSE-SC0012-HI	630	ØB	C	ØD	E	F	□G	ØH	I	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SC0020-HI	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SC0030-HI	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SC0050-HI	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
FUSE-2	FUSE-SC0150-HI	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15
FUSE-2	FUSE-SC0200-HI	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15
FUSE-3	FUSE-SC0400-HI	860	Ø170	385	Ø170	DN40	DN100	□260	Ø260	15
	FUSE-SC0500-HI	860	Ø170	385	Ø170	DN40	DN100	□260	Ø260	15
	FUSE-SC0600-HI	860	Ø170	385	Ø170	DN40	DN100	□260	Ø260	15

FUSE SС UL — сверхбыстродействующий котел

Тип корпуса	СЕРИЯ SC	A	ØB	C	ØD	E	F	□G	ØH	I
Тип корпуса	С карбидокремниевой головкой горения
FUSE-1	FUSE-SC0012-UL	630	ØB	C	ØD	E	F	□G	ØH	I	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SC0020-UL	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SC0030-UL	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SC0050-UL	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
	FUSE-SC0100-UL	630	Ø98	335	Ø98	DN15	DN40	□200	Ø200	15
FUSE-2	FUSE-SC0150-UL	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15
	FUSE-SC0200-UL	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15
	FUSE-SC0250-UL	680	Ø110	335	Ø110	DN25	DN50	□230	Ø230	15
FUSE-3	FUSE-SC0400-UL	860	Ø170	385	Ø170	DN40	DN100	□260	Ø260	15
	FUSE-SC0500-UL	860	Ø170	385	Ø170	DN40	DN100	□260	Ø260	15
	FUSE-SC0600-UL	860	Ø170	385	Ø170	DN40	DN100	□260	Ø260	15
	FUSE-SC1000-UL	860	Ø170	385	Ø170	DN40	DN100	□260	Ø260	15

Модификация RR

FUSE RR HI — быстродействующий котел

Тип корпуса	СЕРИЯ RR	A	ØB	C	ØD	E	F	□G	ØH	I
Тип корпуса	Круговая огнеупорная головка
FUSE-2	FUSE-RR0150-HI	680	ØB	C	ØD	E	F	□G	ØH	I	Ø110	345	Ø190	DN25	DN50	□230	Ø230	15
FUSE-2	FUSE-RR0200-HI	680	Ø110	345	Ø190	DN25	DN50	□230	Ø230	15
FUSE-3	FUSE-RR0400-HI	895	Ø170	395	Ø250	DN40	DN100	□300	Ø300	15
	FUSE-RR0500-HI	895	Ø170	395	Ø250	DN40	DN100	□300	Ø300	15
	FUSE-RR0600-HI	895	Ø170	395	Ø250	DN40	DN100	□300	Ø300	15
FUSE-4	FUSE-RR1200-HI	855	Ø250	395	Ø330	DN50	DN150	□450	Ø450	15
FUSE-4	FUSE-RR1600-HI	855	Ø250	395	Ø330	DN50	DN150	□450	Ø450	15
FUSE-5	FUSE-RR3500-HI	Обратитесь к нашим менеджерам для получения дополнительной информации
	FUSE-RR4250-HI
	FUSE-RR5000-HI

FUSE RR UL — сверхбыстродействующий котел

Тип корпуса	СЕРИЯ RR	A	ØB	C	ØD	E	F	□G	ØH	I
Тип корпуса	Круговая огнеупорная головка
FUSE-1	FUSE-RR0100-UL	645	ØB	C	ØD	E	F	□G	ØH	I	Ø100	345	Ø190	DN15	DN40	□230	Ø230	15
FUSE-2	FUSE-RR0150-UL	680	Ø110	345	Ø190	DN25	DN50	□230	Ø230	15
	FUSE-RR0200-UL	680	Ø110	345	Ø190	DN25	DN50	□230	Ø230	15
	FUSE-RR0250-UL	680	Ø110	345	Ø190	DN25	DN50	□230	Ø230	15
FUSE-3	FUSE-RR0400-UL	895	Ø170	395	Ø250	DN40	DN100	□300	Ø300	15
	FUSE-RR0500-UL	895	Ø170	395	Ø250	DN40	DN100	□300	Ø300	15
	FUSE-RR0600-UL	895	Ø170	395	Ø250	DN40	DN100	□300	Ø300	15
	FUSE-RR1000-UL	895	Ø170	395	Ø250	DN40	DN100	□300	Ø300	15
FUSE-4	FUSE-RR1200-UL	855	Ø250	395	Ø330	DN50	DN150	□450	Ø450	15
	FUSE-RR1600-UL	855	Ø250	395	Ø330	DN50	DN150	□450	Ø450	15
	FUSE-RR2000-UL	855	Ø250	395	Ø330	DN50	DN150	□450	Ø450	15
FUSE-5	FUSE-RR3500-UL	Обратитесь к нашим менеджерам для получения дополнительной информации
	FUSE-RR4250-UL
	FUSE-RR5000-UL
	FUSE-RR6000-UL

Модификация RS

FUSE RS HI — быстродействующий котел

Тип корпуса	СЕРИЯ RS	A	ØB	C	ØD	E	F	□G	ØH	I
Тип корпуса	С головкой горения с рефлектором квадратного сечения
FUSE-2	FUSE-RS0150-HI	680	ØB	C	ØD	E	F	□G	ØH	I	Ø110	345	Ø190	DN25	DN50	□300	Ø300	15
FUSE-2	FUSE-RS0200-HI	680	Ø110	345	Ø190	DN25	DN50	□300	Ø300	15
FUSE-3	FUSE-RS0400-HI	915	Ø170	395	Ø250	DN40	DN100	□350	Ø350	15
	FUSE-RS0500-HI	915	Ø170	395	Ø250	DN40	DN100	□350	Ø350	15
	FUSE-RS0600-HI	915	Ø170	395	Ø250	DN40	DN100	□350	Ø350	15
FUSE-4	FUSE-RS1200-HI	880	Ø250	395	Ø330	DN50	DN150	□450	Ø450	15
FUSE-4	FUSE-RS1600-HI	880	Ø250	395	Ø330	DN50	DN150	□450	Ø450	15
FUSE-5	FUSE-RS3500-HI	Для получения информации о размерах нашей продукции с корпусом FUSE-5 обращайтесь в отдел продаж Ecostar.
	FUSE-RS4250-HI
	FUSE-RS5000-HI

FUSE RS UL — сверхбыстродействующий котел

Тип корпуса	СЕРИЯ RS	A	ØB	C	ØD	E	F	□G	ØH	I
Тип корпуса	С головкой горения с рефлектором квадратного сечения
FUSE-2	FUSE-RS0150-UL	680	ØB	C	ØD	E	F	□G	ØH	I	Ø110	345	Ø190	DN25	DN50	□300	Ø300	15
	FUSE-RS0200-UL	680	Ø110	345	Ø190	DN25	DN50	□300	Ø300	15
	FUSE-RS0250-UL	680	Ø110	345	Ø190	DN25	DN50	□300	Ø300	15
FUSE-3	FUSE-RS0400-UL	915	Ø170	395	Ø250	DN40	DN100	□350	Ø400	15
	FUSE-RS0500-UL	915	Ø170	395	Ø250	DN40	DN100	□350	Ø400	15
	FUSE-RS0600-UL	915	Ø170	395	Ø250	DN40	DN100	□350	Ø400	15
	FUSE-RS1000-UL	915	Ø170	395	Ø250	DN40	DN100	□350	Ø400	15
FUSE-4	FUSE-RS1200-UL	880	Ø250	395	Ø330	DN50	DN150	□450	Ø500	15
	FUSE-RR1600-UL	880	Ø250	395	Ø330	DN50	DN150	□450	Ø500	15
	FUSE-RS2000-UL	880	Ø250	395	Ø330	DN50	DN150	□450	Ø500	15
FUSE-5	FUSE-RS3500-UL	Обратитесь к нашим менеджерам для получения дополнительной информации
	FUSE-RS4250-UL
	FUSE-RS5000-UL
	FUSE-RS6000-UL

Комплектация и дополнительное оборудование

Обратитесь к нашим специалистом для дополнительной информации о комплектации и дополнительных опциях.

Сделаем все за вас

Есть заявка или проектная документация, но нет времени искать поставщика оборудования, самостоятельно сравнивать характеристики и вникать в тонкости и различия?

Наши опытные специалисты подберут всю необходимую комплектацию вашего объекта под ключ. Звоните или заполняйте заявку на обратный звонок, мы перезваниваем в течение нескольких минут.

Консультация инженера

Заполните форму и получите бесплатную консультацию опытного инженера или помощь в подборе оборудования
