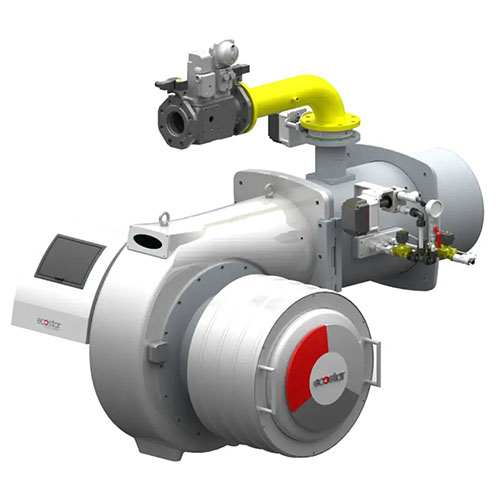

Газомазутные горелки
Ecostar NG

Модельный ряд комбинированных газомазутных горелок NG

Техническая информация

Модельный ряд

Маркировка	Мощность, Природный газ, min	Мощность, Природный газ, max	Расход топлива Природный газ, куб.м/ч, min	Расход топлива Природный газ, куб.м/ч, max	Мощность, Мазут, min	Мощность, Мазут, max	Расход топлива Мазут, кг/ч, min	Расход топлива Мазут, кг/ч, max	Мощность вентилятора, кВт	Мощность топливного насоса, кВт	Подогреватель топлива, кВт	Электроподключение
ECO 50 KS C 3 NG	250.00	1500.00	26.10	156.40	393.00	1571.00	35.00	140.00	2.20		6	3N 400
ECO 55 KS C 3 NG	300.00	2000.00	31.30	208.50	449.00	2020.00	40.00	180.00	3.00		12	3N 400
ECO 55 KS C 3A NG	300.00	2500.00	31.30	260.60	449.00	2469.00	40.00	220.00	3.00		12	3N 400
ECO 60 KS C 3 NG	430.00	3000.00	44.80	312.70	696.00	3000.00	62.00	267.40	4.00	1.10	14	3N 400
ECO 65 KS C 3 NG	500.00	3500.00	52.10	364.80	853.00	3500.00	76.00	311.90	5.50	1.50	2×9	3N 400
ECO 70 KS C 3 NG	580.00	4070.00	60.50	424.30	1066.00	4070.00	95.00	362.70	7.50	1.50	2×9	3N 400
ECO 75 KS C 3 NG	798.00	5581.00	83.20	581.80	1167.00	5610.00	104.00	500.00	11.00	1.50	2×14	3N 400
ECO 8 KS C 3A NG	600.00	6000.00	62.50	625.50	840.00	6000.00	74.90	534.70	11.00	2.20	2×14	3N 400
ECO 8 KS C 3B NG	700.00	7000.00	73.00	729.70	980.00	7000.00	87.30	623.80	11.00	2.20	2×16	3N 400
ECO 8 KS C 3 NG	800.00	8000.00	83.40	833.90	1120.00	8000.00	99.80	713.00	15.00	2.20	2×16	3N 400
ECO 9 KS C 3 NG	850.00	8500.00	88.60	886.10	1190.00	8500.00	106.10	757.50	18.50	4.00	37	3N 400
ECO 9 KS C 3A NG	900.00	9000.00	93.80	938.20	1260.00	9000.00	112.30	802.10	22.00	4.00	37	3N 400
ECO 9 KS C 3B NG	1100.00	10500.00	114.70	1094.50	1540.00	10500.00	137.20	935.80	22.00	4.00	37	3N 400
ECO 9 KS C 3C NG	1500.00	12000.00	156.40	1250.90	2100.00	12000.00	187.20	1069.40	22.00	4.00	37	3N 400

График рабочего диапазона

Особенности и преимущества

Простое техническое обслуживание благодаря петельной навесной системе, исключающей необходимость снятия горелки с котла
Скользящий крепежный фланец, легко адаптируемый в зависимости от типа котла
Более низкий уровень шума благодаря специальному глушителю
Разъемные крепления для быстрого подключения и пусконаладки
Голова сгорания, регулируемая в зависимости от производительности
Высокий КПД горения, поддерживаемый точным сервоприводным управлением заслонками для создания оптимальной топливно-воздушной смеси
Скоростной наддувный вентилятор

Удобная и быстрая в освоении операторская панель
Компактный предварительный нагреватель специального исполнения, предохранительный, эксплуатационный и ограничительный термостат в комплекте
Возможность интеграции с системой CO/O2 (trim) для оптимизации горения (поставляется отдельно)
Точное управление подачей газа благодаря датчику-реле минимального давления газа
Управление поадчей воздуха при помощи датчика-реле давления (прессостата) воздуха
Механическая атомизация с высоким давлением в сопле
Управление утечками благодаря встроенному устройству контроля утечек газа
Пилотное зажигание

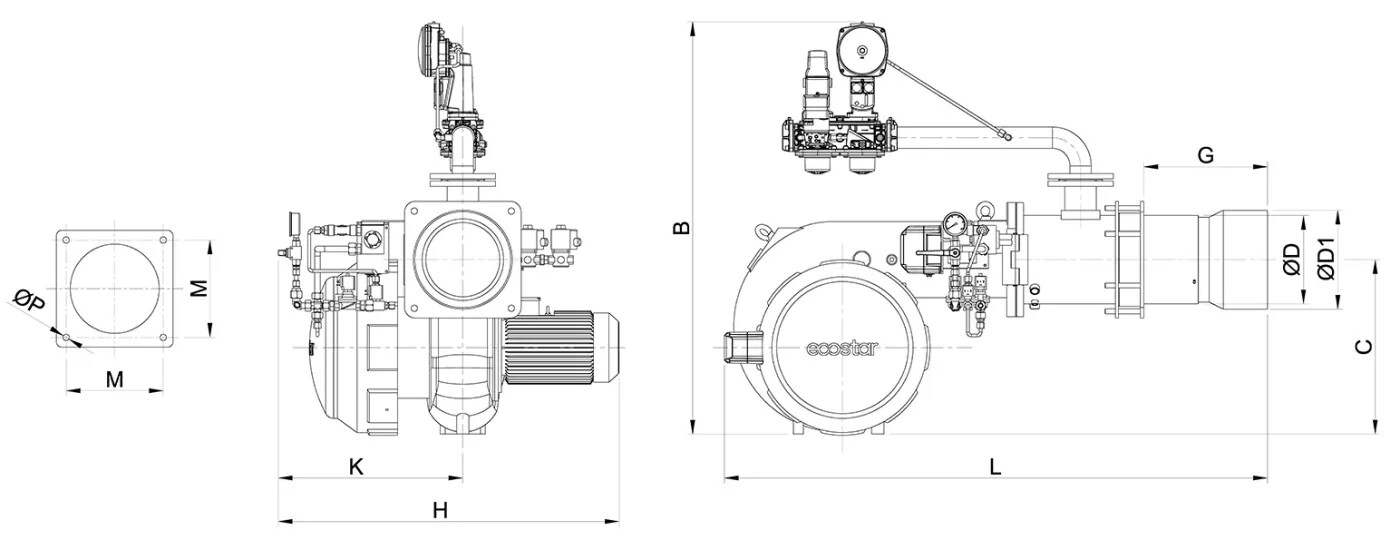

Размеры

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 50 KS C 3 NG	1470	280	440	945	525	1075	490	18	275	218	236
ECO 55 KS C 3 NG	1470	280	440	945	525	1075	490	18	275	218	236
ECO 55 KS C 3A NG	1470	280	440	945	525	1075	490	18	275	218	236
ECO 60 KS C 3 NG	1550	200	335	1000	560	1180	550	18	275	240	-
ECO 65 KS C 3 NG	1650	200	440	1000	560	1185	550	18	275	250	280
ECO 70 KS C 3 NG	1650	200	440	1000	560	1185	550	18	275	250	280
ECO 75 KS C 3 NG	1600	200	340	1160	600	1300	580	22	335	300	-

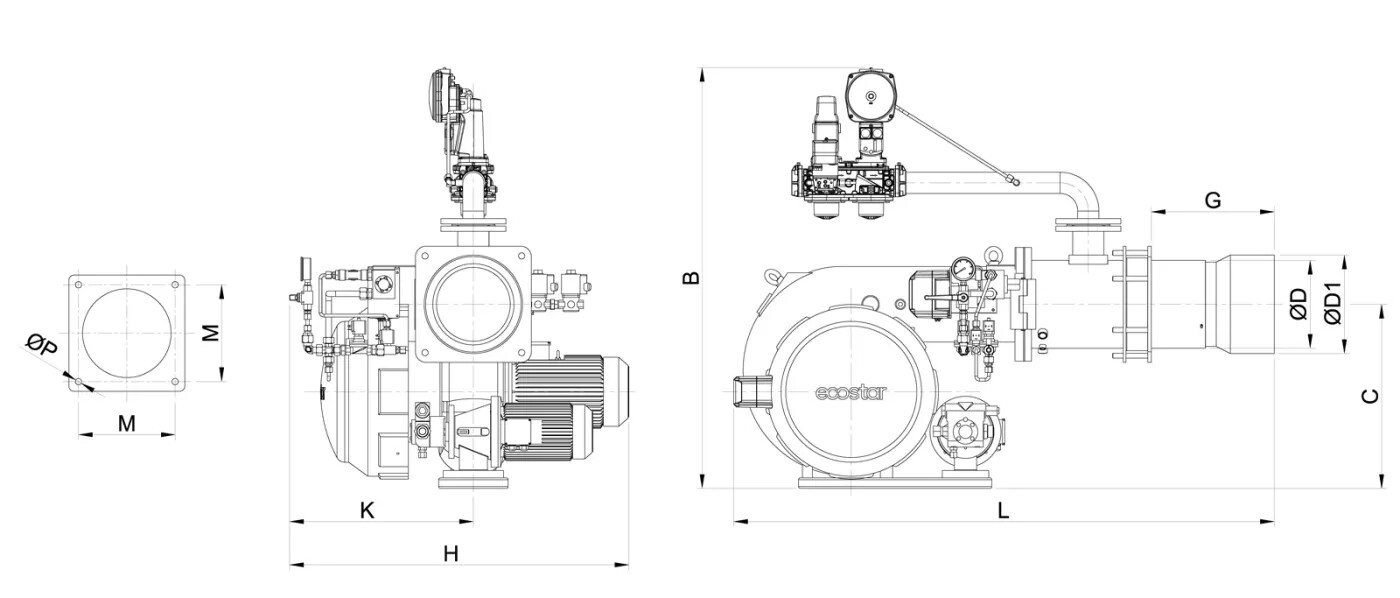

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 8 KS C 3A NG	1830	-	300	1320	720	1600	695	18	400	408	-
ECO 8 KS C 3B NG	1830	-	300	1320	720	1600	695	18	400	408	-
ECO 8 KS C 3 NG	1830	-	300	1320	720	1600	695	18	400	408	-
ECO 9 KS C 3 NG	2110	-	375	1450	750	2030	1055	22	450	508	-
ECO 9 KS C 3A NG	2110	-	375	1450	750	2030	1055	22	450	508	-
ECO 9 KS C 3B NG	2110	-	375	1450	750	2030	1055	22	450	508	-
ECO 9 KS C 3C NG	2110	-	375	1450	750	2030	1055	22	450	508	-

Комплектация и дополнительное оборудование

Оборудование и опции	ECO 50 KS C 3 NG	ECO 60 KS C 3 NG	ECO 70 KS C 3 NG	ECO 8 KS C 3A NG
Форма управления	модуляционная
Механическая модуляция (управление жидким топливом)	+			—
Пневматическая модуляция (21mbar) (управление газообразным топливом)	+	—
Пневматическая модуляция (300 mbar) (управление газообразным топливом)	+
Электронная модуляция (21 mbar)	опция	—
Электронная модуляция (300 mbar)	опция
Регулирование подачи водуха	сервопривод
Регулирование подачи топлива	сервопривод
Газовый вентиль	+
Пилотное зажигание	+
Пилотный газовый вентиль	+
Минимальный датчик-реле давления газа	+
Максимальный датчик-реле давления газа	+
Контроль утечки газа	+
Датчик-реле давления воздуха	+
Управление факелом	фотоэлемент
Станция подогрева и подачи жидкого топлива	+
Шланги для жидкого топлива	+
Корпус с петлями для обслуживания	+
Разные длины жаровой трубы	опция
Подключение к системе регулирования процесса горения O2-CO	опция
Подключение инвертера вентилятора, подающего воздух для горения	опция
Станции подготовки топлива (Газовая линия/Мазутная станция)	опция
Соответствие TSE EN-676 Горелки - Газовые горелки	+
Декларация соответствия СЕ	+
Класс электрозащиты	IP40		IP54
