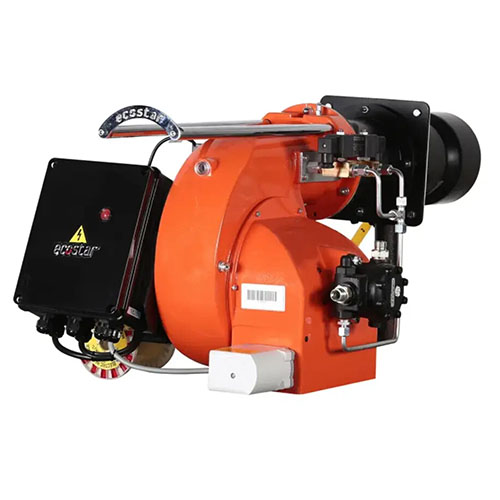

Двухступенчатые дизельные горелки Ecostar

Модельный ряд дизельных горелок с двухступенчатым регулированием

Техническая информация

Модельный ряд

Маркировка	Мощность min	Мощность max	Расход топлива Дизельное топливо, кг/ч, min	Расход топлива Дизельное топливо, кг/ч, max	Мощность вентилятора, кВт	Мощность топливного насоса, кВт	Электроподключение
ECO 30 OL C 2	119.00	474.00	10.00	40.00	0.37	—	3N 400
ECO 30 OL C 2A	119.00	771.00	10.00	65.00	0.75	—	3N 400
ECO 45 OL C 2	200.00	795.00	17.00	67.00	1.10	—	3N 400
ECO 45 OL C 2A	213.00	949.00	18.00	80.00	1.10	—	3N 400
ECO 45 OL C 2B	247.00	1180.00	21.00	100.00	1.50	—	3N 400
ECO 50 OL C 2	393.00	1571.00	33.00	132.00	2.20	—	3N 400
ECO 55 OL C 2	449.00	2020.00	38.00	170.00	3.00	—	3N 400
ECO 55 OL C 2A	449.00	2469.00	38.00	208.00	3.00	—	3N 400
ECO 60 OL C 2	696.00	3000.00	59.00	253.00	4.00	0.75	3N 400
ECO 65 OL C 2	853.00	3500.00	72.00	295.00	5.50	0.75	3N 400
ECO 70 OL C 2	1066.00	4070.00	90.00	343.00	7.50	0.75	3N 400

График рабочего диапазона

Особенности и преимущества

Функциональное двухступенчатое управление
Большой диапазон регулирования производительности в зависимости от потребности в тепле
Вариант комплектации механизмом прямого или дополнительного пилотного зажигания
Управление факелом при помощи электрода зажигания или фотоэлемента
Обеспечение оптимальной по составу воздушно-топливной смеси за счет головы сгорания с высоким КПД
Управление подачей воздуха при помощи прессостата и встроенной заслонки вентилятора

Высокий КПД горелки за счет регулирования подачи воздуха с всасывающей линии и насадки
Сниженный уровень шума благодаря легкому корпусу из алюминиевого сплава
Минимальные потери от трения в голове сгорания горения и корпусе
Оперативный доступ ко всем деталям без снятия горелки с котла
Механическая атомизация с высоким давлением в сопле
Скользящий крепежный фланец для поддержки разных типов котлов
Компактное исполнение с минимальными требованиями по обслуживанию

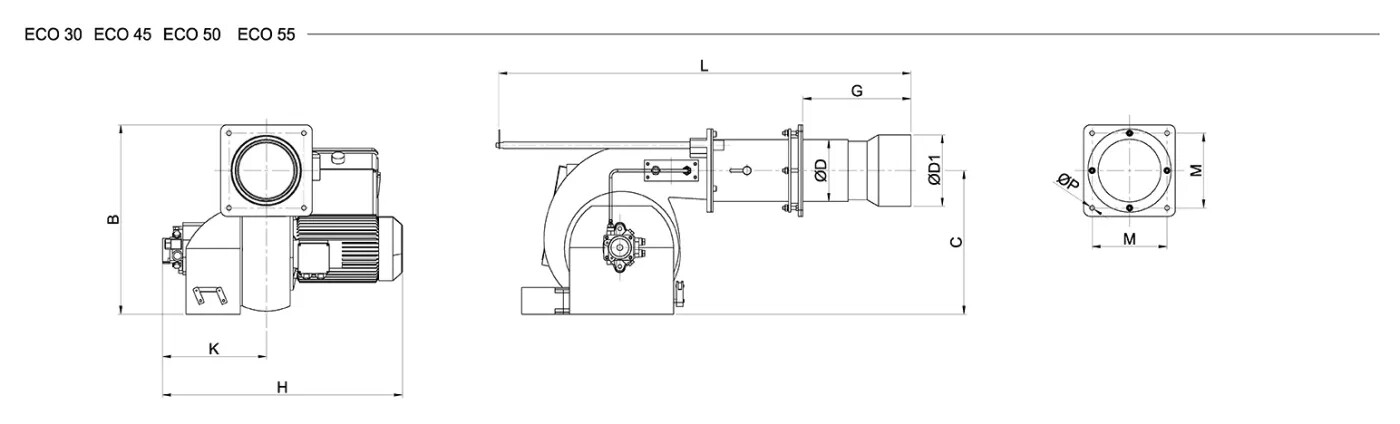

Размеры

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 30 OL C 2	790	130	245	545	240	400	305	10	142	130	153
ECO 30 OL C 2A	790	130	245	545	240	400	305	10	142	130	153
ECO 45 OL C 2	1040	150	350	600	300	460	350	12	180	148	172
ECO 45 OL C 2A	1040	150	350	600	300	460	350	12	180	148	172
ECO 45 OL C 2B	1040	150	350	600	300	460	350	12	180	148	172
ECO 50 OL C 2	1370	280	440	780	360	590	422	18	275	218	236
ECO 55 OL C 2	1370	280	440	780	360	590	422	18	275	218	236
ECO 55 OL C 2A	1370	280	440	780	360	590	422	18	275	218	236

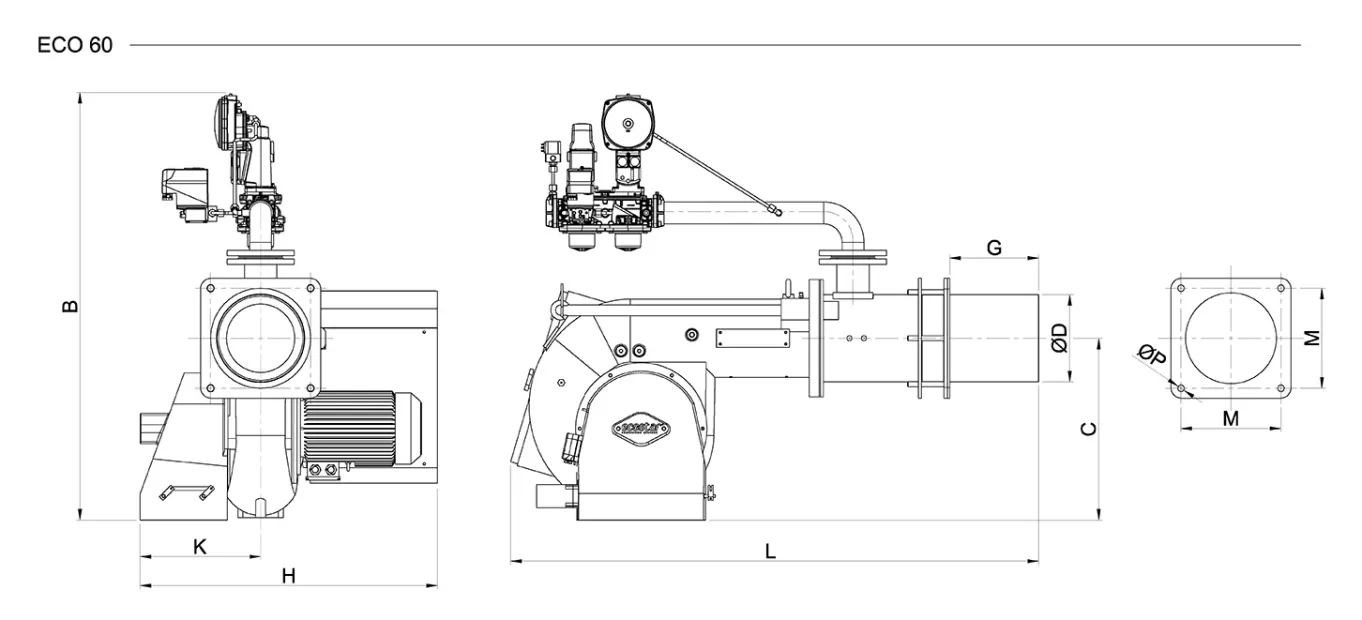

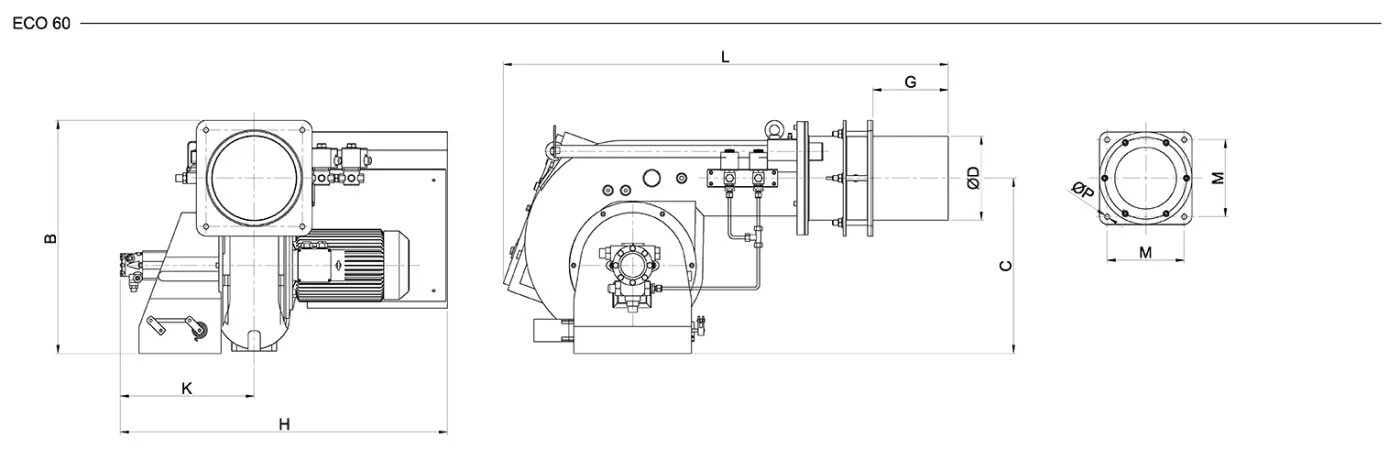

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 60 OL C 2	1300	-	140	950	400	670	510	18	275	240	-

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 65 OL C 2	1580	200	535	950	400	670	510	18	275	250	280
ECO 70 OL C 2	1580	200	535	950	400	670	510	18	275	250	280

Комплектация и дополнительное оборудование

Оборудование и опции	ECO 30 OL C 2	ECO 70 OL C 2
Форма управления	двухступенчатая
Регулирование подачи воздуха	сервопривод
Зажигание	прямое
Пилотный газовый вентиль	опция
Управление факелом	фотоэлемент
Топливный насос и топливные шланги	+
Штифт для переноски при сервисном обслуживании	+
Разные длины жаровой трубы	опция
Станции подготовки топлива (дизельная станция)	опция
Соответствие TS EN 267+A1 Горелки-Жидкое топливо	+
Декларация соответствия СЕ	+
Класс электрозащиты	IP40	IP54
