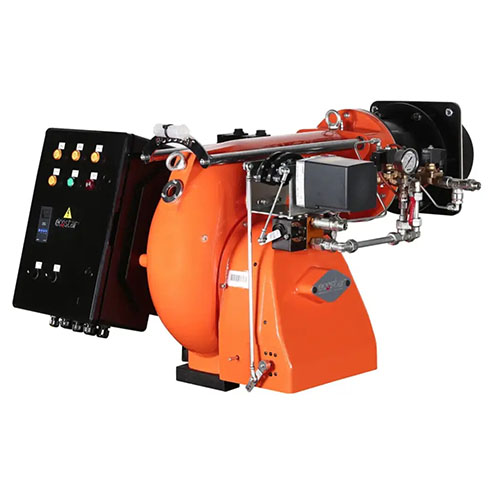

Модуляционные дизельные горелки Ecostar

Модельный ряд мазутных горелок с модуляционным регулированием

Техническая информация

Модельный ряд

Маркировка	Мощность, кВт min	Мощность, кВт max	Расход топлива Дизельное топливо, кг/ч, min	Расход топлива Дизельное топливо, кг/ч, max	Мощность вентилятора, кВт	Мощность топливного насоса, кВт	Электроподключение
ECO 45 OL C 3B	247.00	1180.00	21.00	100.00	1.50	—	3N 400
ECO 50 OL C 3	393.00	1571.00	33.00	132.00	2.20	—	3N 400
ECO 55 OL C 3	449.00	2020.00	38.00	170.00	3.00	—	3N 400
ECO 55 OL C 3A	449.00	2469.00	38.00	208.00	3.00	—	3N 400
ECO 60 OL C 3	696.00	3000.00	59.00	253.00	4.00	1.10	3N 400
ECO 65 OL C 3	853.00	3500.00	72.00	295.00	5.50	1.50	3N 400
ECO 70 OL C 3	1066.00	4070.00	90.00	343.00	7.50	1.50	3N 400
ECO 75 OL C 3	1167.00	5610.00	99.00	473.00	11.00	1.50	3N 400

График рабочего диапазона

Особенности и преимущества

Высокоэффеткивное модуляционное управление
Доступны варианты механического или электронного модуляционного управления
Обширный диапазон регулирования тепловой мощности в зависимости от потребности
Комплектация механизмом прямого или дополнительно пилотного зажигания на выбор
Управление факелом при помощи электрода зажигания или фотоэлемента
Поддеркжа оптимальной по составу топливной смеси с помощью специальной головы сгорания с высоким КПД
Управление подачей воздуха при помощи прессостата (датчика-реле давления)
Работа с высоким КПД благодаря регулированию подачи воздуха с всасывающей линии и насадки

Работа с низким уровнем шума благодаря облегченному корпусу из алюминиевого сплава
Минимальные потери от трения в голове сгорания и корпусе
Точное регулирование подачи воздуха благодаря встроенной заслонке вентилятора
Простой и быстрый доступ к узлам горелки без снятия с котла
Механическая атомизация с высоким давлением в сопле
Скользящий крепежный фланец для поддержки разных типов котлов
Компактное исполнение с минимальными требованиями по обслуживанию

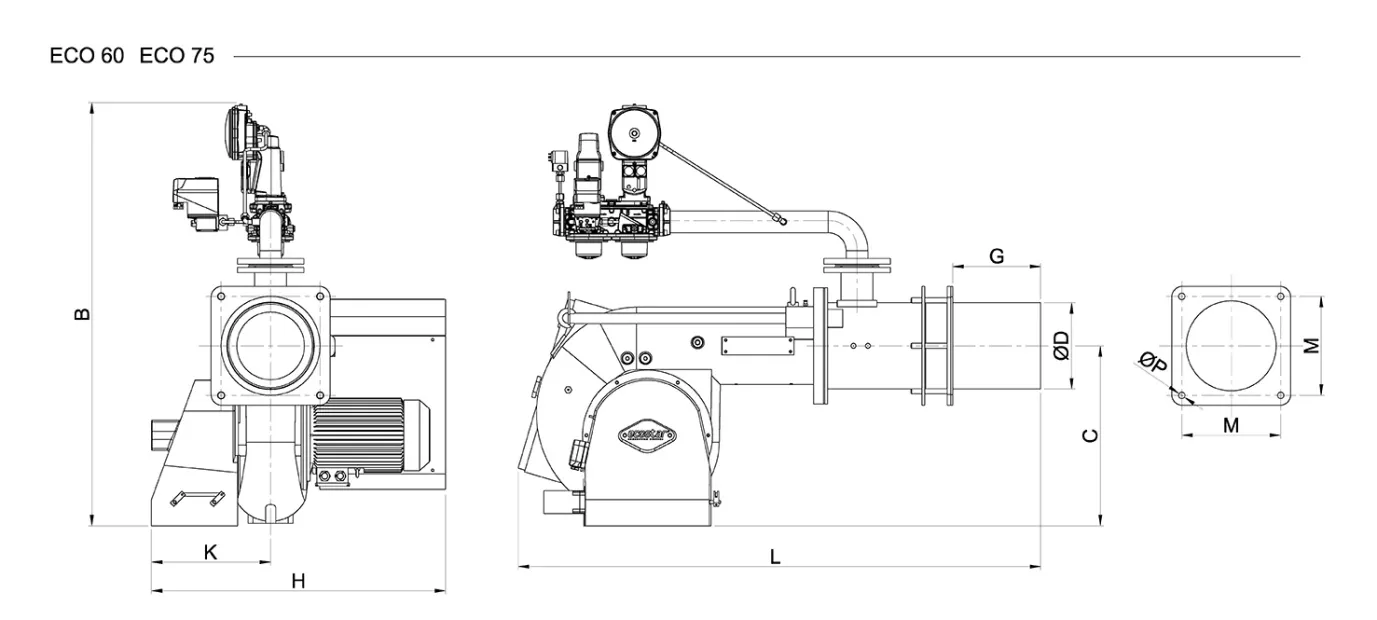

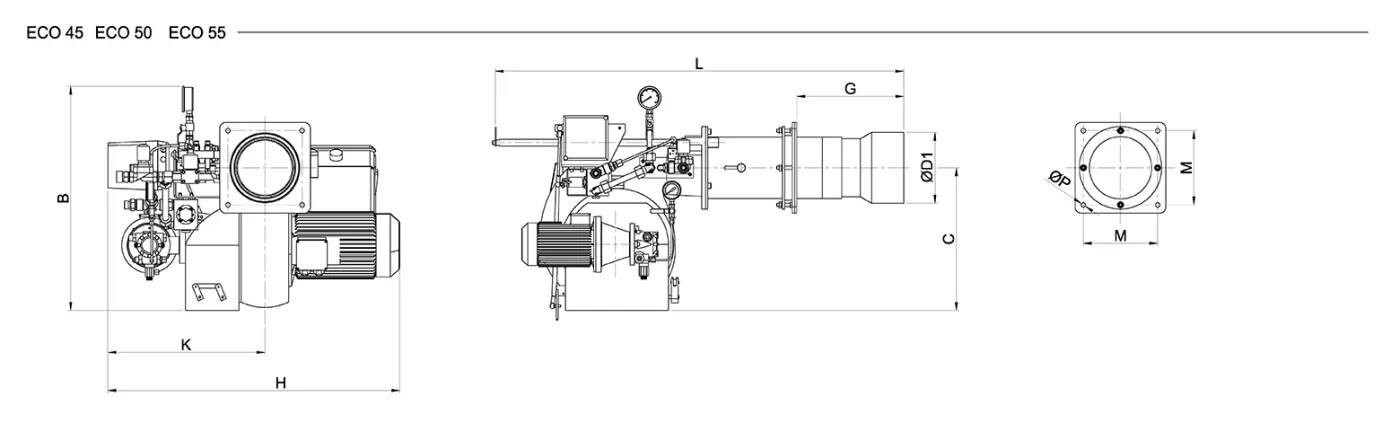

Размеры

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 45 OL C 3B	1040	150	350	750	400	460	350	12	180	148	172
ECO 50 OL C 3	1370	280	440	1000	520	590	422	18	275	218	236
ECO 55 OL C 3	1370	280	440	1000	520	590	422	18	275	218	236
ECO 55 OL C 3A	1370	280	440	1000	520	590	422	18	275	218	236

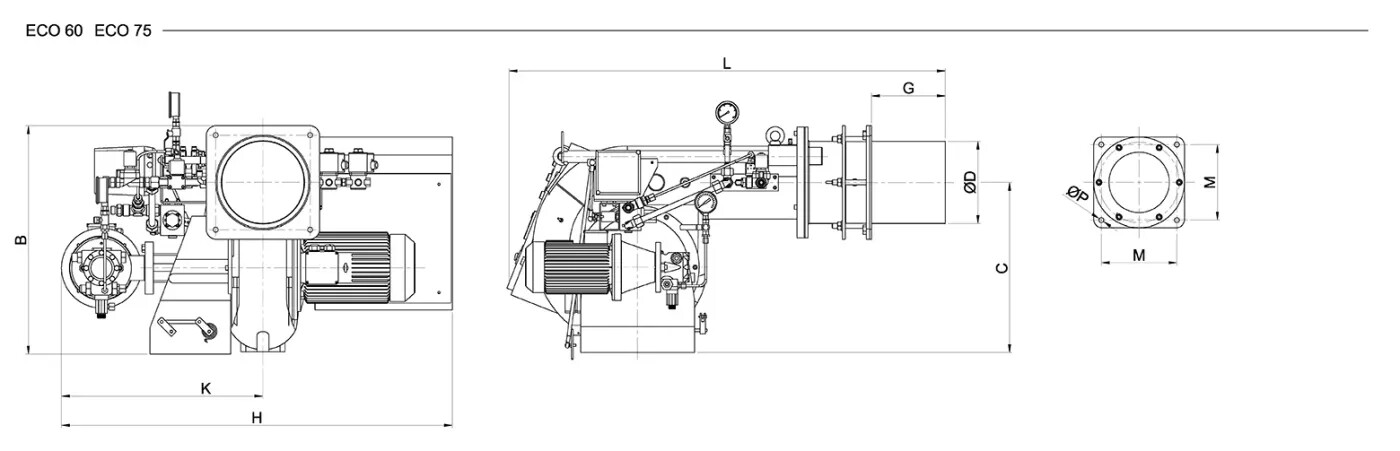

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 60 OL C 3	1300	-	140	1100	550	670	510	18	275	240	-
ECO 75 OL C 3	1500	200	285	1200	580	730	525	22	335	300	-

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 65 OL C 3	1580	200	535	1100	550	670	510	18	275	250	280
ECO 70 OL C 3	1580	200	535	1100	550	670	510	18	275	250	280

Комплектация и дополнительное оборудование

Оборудование и опции	ECO 45 OL C 3B	ECO 60 OL C 3	ECO 70 OL C 3	ECO 70 OL C 3
Форма управления	модуляционная
Механическая модуляция	+	опция
Электронная модуляция	опция	+
Регулирование подачи воздуха	сервопривод
Пилотное зажигание	прямое			PA
Пилотный газовый вентиль	опция
Управление факелом	фотоэлемент
Топливный насос и топливные шланги	+
Штифт для переноски при сервисном обслуживании	+
Разные длины жаровой трубы	опция
Подключение системы регулирования процесса горения O2-CO	опция
Подключение инвертера вентилятора, подающего воздух для горения	опция
Станции подготовки топлива (дизельная станция)	опция
Соответствие TS EN 267+A1 Горелки-Жидкое топливо	+
Декларация соответствия СЕ	+
Класс электрозащиты	IP40		IP54
